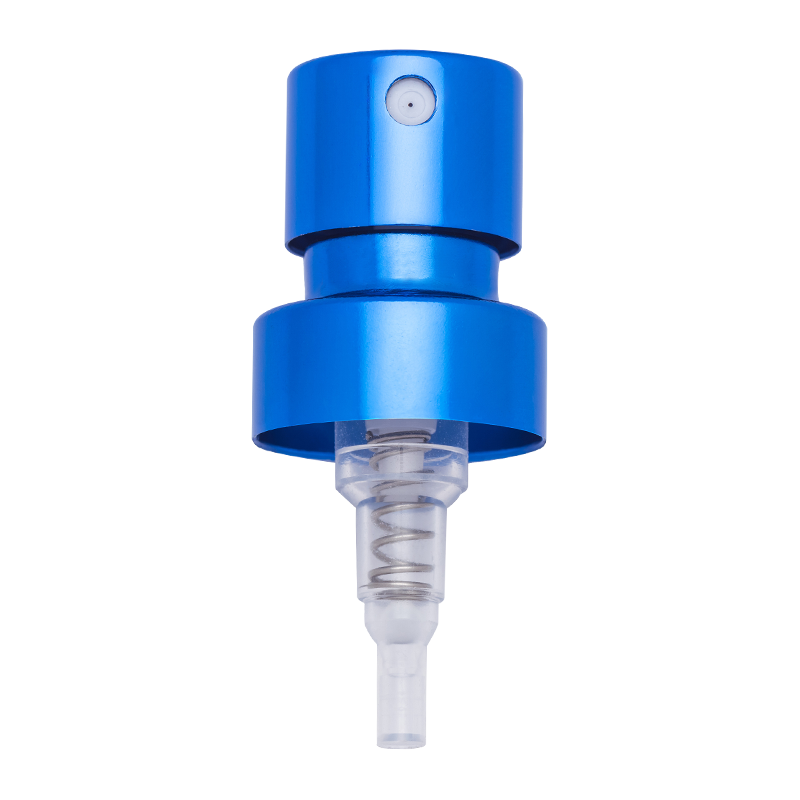

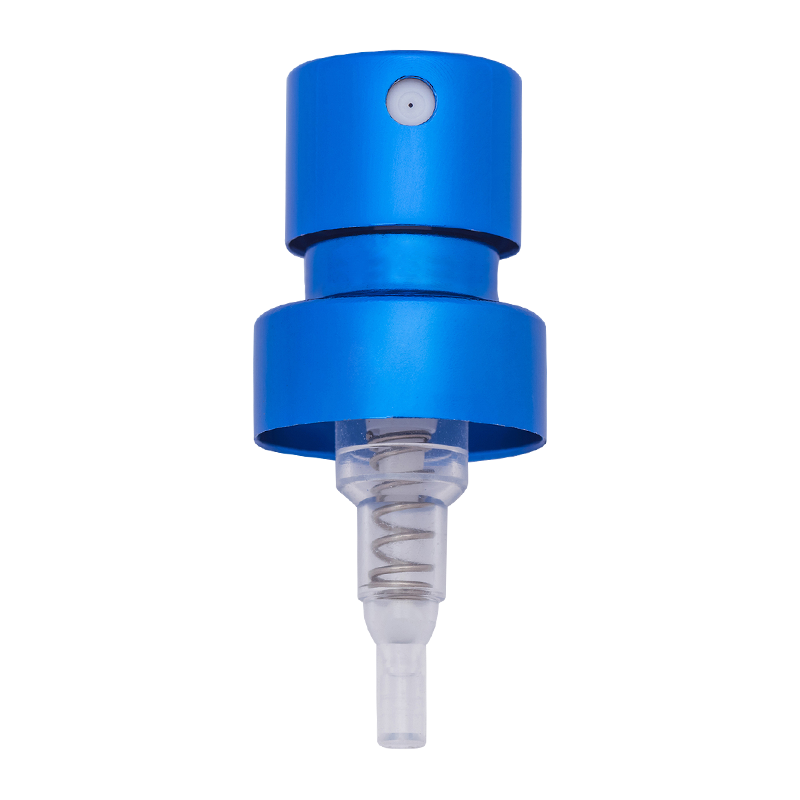

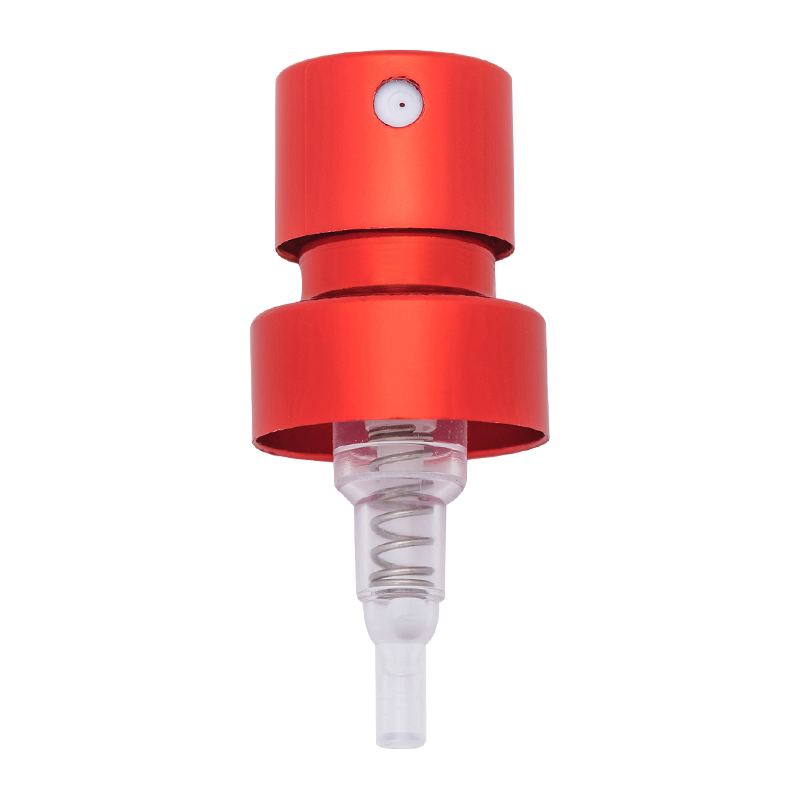

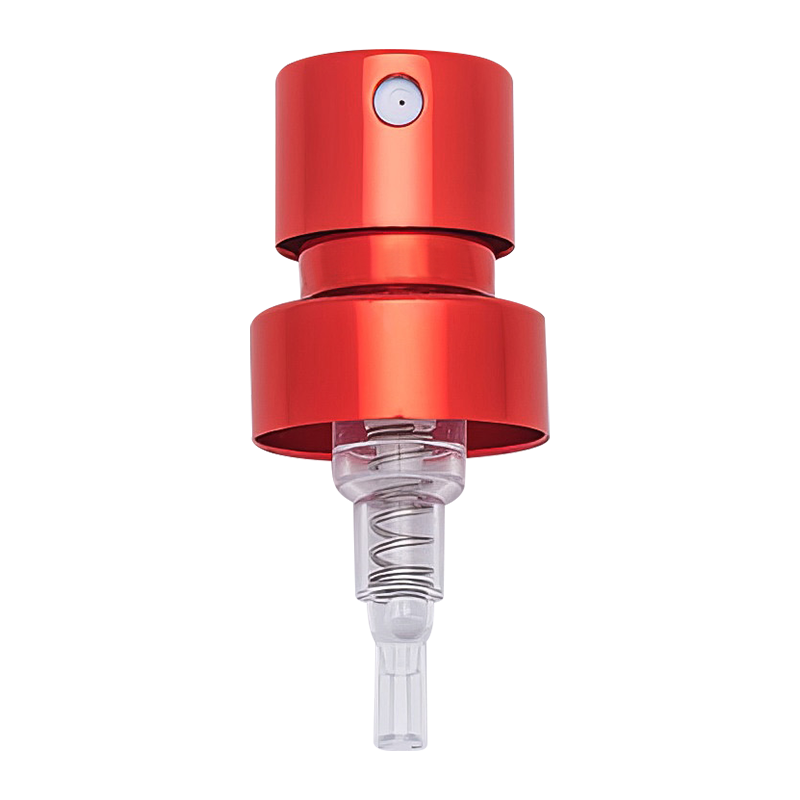

XY-PT-⊘15JDAB 15mm เครื่องพ่นสารเคมีปั๊มละอองน้ำหอมแบบจีบแบบสั้น

วิธีการปรับปรุงความสม่ำเสมอของสเปรย์ของ หัวปั๊มน้ำหอมจีบขนาด 15 มม. หัวฉีดสั้น ?

ความสม่ำเสมอของสเปรย์เป็นตัวบ่งชี้ประสิทธิภาพหลักของหัวฉีดน้ำหอม ซึ่งส่งผลโดยตรงต่อประสบการณ์ของผู้ใช้เกี่ยวกับเอฟเฟกต์การแพร่กระจายของกลิ่นหอม หัวฉีดสั้นปั๊มหมอกน้ำหอมแบบจีบขนาด 15 มม. มีโครงสร้างที่กะทัดรัดและเหมาะสำหรับภาชนะที่มีเส้นผ่านศูนย์กลางขนาดเล็ก การปรับปรุงความสม่ำเสมอของสเปรย์ต้องอาศัยการประสานงานด้านความแม่นยำในการออกแบบ คุณสมบัติของวัสดุ กระบวนการผลิต และมาตรฐานการทดสอบ แผนเฉพาะต่อไปนี้ได้รับการพัฒนาจากหลายมิติ:

1. ปรับการออกแบบโครงสร้างแกนกลางของหัวฉีดให้เหมาะสม

การออกแบบโครงสร้างของหัวฉีดเป็นพื้นฐานในการกำหนดความสม่ำเสมอของสเปรย์ และจำเป็นต้องทำการปรับปรุงอย่างละเอียดในสามส่วนสำคัญของช่องของเหลว ส่วนประกอบการทำให้เป็นละออง และซีลย้ำ
การออกแบบช่องของเหลวที่คล่องตัว
ช่องของเหลวภายใน (รวมถึงช่องเติมของเหลว ช่องนำทาง และรูหัวฉีด) ของหัวฉีดสั้นขนาด 15 มม. จำเป็นต้องใช้โครงสร้างที่คล่องตัวเพื่อหลีกเลี่ยงมุมฉาก ส่วนที่ยื่นออกมา และการออกแบบอื่นๆ ที่มีแนวโน้มที่จะเกิดความวุ่นวาย ด้วยการจำลองพลศาสตร์ของไหลเชิงคำนวณ (CFD) เส้นโค้งเกรเดียนต์ของเส้นผ่านศูนย์กลางด้านในของช่องได้รับการปรับให้เหมาะสมเพื่อให้แน่ใจว่าน้ำหอมจะไหลอย่างราบรื่นในช่อง และลดการเบี่ยงเบนของอะตอมที่เกิดจากอัตราการไหลที่ไม่สม่ำเสมอ ตัวอย่างเช่น เส้นผ่านศูนย์กลางด้านในของช่องจากช่องป้อนของเหลวไปยังรูหัวฉีดจะเปลี่ยนจาก 1.2 มม. เป็น 0.8 มม. ได้อย่างราบรื่น เพื่อให้ของเหลวสร้างสถานะลามินาร์ที่เสถียรภายใต้ความกดดัน ซึ่งเป็นการวางรากฐานสำหรับการทำให้เป็นอะตอมที่สม่ำเสมอ
การประมวลผลรูละอองที่มีความแม่นยำสูง
รูหัวฉีดเป็นองค์ประกอบสำคัญของการทำให้เป็นละออง และความแม่นยำของรูรับแสงและความสมมาตรของรูปร่างส่งผลโดยตรงต่อรูปแบบของสเปรย์ ขอแนะนำให้ใช้เทคโนโลยีการประมวลผลรูไมโครเลเซอร์เพื่อควบคุมค่าเผื่อรูรับแสงภายใน ±0.005 มม. เพื่อให้แน่ใจว่าผนังด้านในของช่องเรียบและไม่มีเสี้ยน ในเวลาเดียวกัน การออกแบบหลายรูแบบสมมาตร (เช่น รูละออง 3-4 รูที่มีเส้นผ่านศูนย์กลาง 0.3 มม. ได้รับการกระจายเท่าๆ กันในวงแหวน) ถูกนำมาใช้เพื่อทำให้ของเหลวพ่นออกมาพร้อมกันจากหลายทิศทาง และการเบี่ยงเบนของสเปรย์ที่อาจเกิดขึ้นจากช่องเดียวจะถูกชดเชยด้วยการรบกวนการไหลของอากาศ ซึ่งจะช่วยปรับปรุงความสม่ำเสมอโดยรวม
การจับคู่โครงสร้างการย้ำและการซีล
การออกแบบการย้ำต้องให้แน่ใจว่าหัวฉีดและตัวขวดมีศูนย์กลางร่วมกัน หากความเบี่ยงเบนของการประกอบเกิน 0.1 มม. อาจทำให้เกิดแรงกดดันต่อของเหลวไม่สม่ำเสมอและปัญหาสเปรย์ในพื้นที่ที่มากเกินไปหรืออ่อนแอ ดังนั้นความลึกของช่องเสียบการ์ดและความสูงของส่วนที่ยื่นออกมาของหัวเข็มขัดจะต้องตรงกับเส้นผ่านศูนย์กลางขวดอย่างเคร่งครัด และต้องใช้การชดเชยแบบยืดหยุ่นของแหวนปิดผนึกซิลิโคนเพื่อให้แน่ใจว่าหัวฉีดอยู่ในแนวเดียวกับแกนของตัวขวดอย่างสมบูรณ์หลังการประกอบ เพื่อหลีกเลี่ยงความไม่สมดุลของการกระจายแรงดันที่เกิดจากการเอียง

2. ปรับปรุงประสิทธิภาพของวัสดุและกระบวนการรักษาพื้นผิว

คุณสมบัติทางกายภาพและสถานะพื้นผิวของวัสดุจะส่งผลต่อความลื่นไหลและผลกระทบของการทำให้เป็นอะตอมของของเหลว จำเป็นต้องเลือกวัสดุและเพิ่มประสิทธิภาพกระบวนการปรับสภาพพื้นผิวในลักษณะที่เป็นเป้าหมาย
เลือกวัสดุที่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ
ขอแนะนำให้ใช้ POM (โพลีออกซีเมทิลีน) หรือ LCP (โพลีเมอร์ผลึกเหลว) ที่ได้รับการดัดแปลงสำหรับส่วนประกอบหลักของหัวฉีด (เช่น ลูกสูบและแกนวาล์ว) วัสดุเหล่านี้มีความต้านทานการสึกหรอดีเยี่ยมและค่าสัมประสิทธิ์แรงเสียดทานต่ำ (≤0.2) ซึ่งสามารถลดความผันผวนของความต้านทานของของเหลวในระหว่างกระบวนการไหลได้ ในเวลาเดียวกัน ให้เพิ่มการเคลือบฟลูออรีน (เช่น PTFE) ลงบนพื้นผิวที่สัมผัสกับของเหลวเพื่อลดการยึดเกาะของของเหลว หลีกเลี่ยงการไหลที่ไม่เสถียรที่เกิดจากสารตกค้างในท้องถิ่น และให้แน่ใจว่าปริมาณสเปรย์สม่ำเสมอ
การรักษาออกซิเดชั่นที่แม่นยำของพื้นผิวอลูมิเนียม
สำหรับหัวฉีดที่มีชิ้นส่วนอะลูมิเนียม (เช่น ก้านกระทุ้งและเปลือก) จำเป็นต้องปรับปรุงพื้นผิวและความแข็งด้วยกระบวนการอโนไดซ์ ความหนาของฟิล์มออกไซด์ถูกควบคุมที่ 8-12μm และชั้นฟิล์มมีความสม่ำเสมอและไม่มีรูเข็ม หลีกเลี่ยงปรากฏการณ์ของเหลวที่แขวนอยู่บนผนังเนื่องจากพื้นผิวขรุขระ ตัวอย่างเช่น บริษัท Zhangjiagang XinYe Chemical Sprayer Co., Ltd ใช้สายการผลิตออกซิเดชันอัตโนมัติเต็มรูปแบบในกระบวนการปรับสภาพพื้นผิวอะลูมิเนียมออกไซด์ ด้วยการควบคุมความเข้มข้นของอิเล็กโทรไลต์และความหนาแน่นกระแสอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงความสม่ำเสมอของพื้นผิวส่วนประกอบอะลูมิเนียม ซึ่งเป็นพื้นฐานทางกายภาพที่มั่นคงเพื่อให้ของเหลวไหลผ่านได้อย่างราบรื่น
ความเสถียรของวัสดุของซีล
ซีล (เช่น ปะเก็นซิลิโคน) ในการออกแบบป้องกันการรั่วต้องใช้ซิลิโคนเกรดอาหารที่มีความทนทานต่อสารเคมีสูง และความแข็ง Shore A จะถูกควบคุมที่ 50-60 องศา ซึ่งไม่เพียงแต่รับประกันการปิดผนึกที่ดี แต่ยังให้การตอบสนองที่ยืดหยุ่นที่มั่นคงเมื่อกด ด้วยการปรับกระบวนการวัลคาไนซ์ของซิลิโคน ฟองอากาศภายในและสิ่งสกปรกจะลดลง หลีกเลี่ยงแรงดันรั่วที่เกิดจากการเสียรูปของซีลที่ไม่สม่ำเสมอ และรับประกันแรงดันของของเหลวในหัวฉีดให้มีความเสถียร โดยให้พลังงานอย่างต่อเนื่องสำหรับการทำให้เป็นละอองสม่ำเสมอ

3. ปรับปรุงกระบวนการผลิตและการควบคุมอัตโนมัติ

การควบคุมที่แม่นยำในกระบวนการผลิตเป็นกุญแจสำคัญในการดำเนินการตามแผนการออกแบบ และข้อผิดพลาดของมนุษย์จำเป็นต้องลดลงด้วยกระบวนการที่ได้มาตรฐานและอุปกรณ์อัตโนมัติ
การเพิ่มประสิทธิภาพพารามิเตอร์ของการฉีดขึ้นรูป
ชิ้นส่วนพลาสติกของหัวฉีด (เช่น ช่องนำทางการไหลและที่นั่งเครื่องฉีดน้ำ) จะต้องผลิตโดยเครื่องฉีดขึ้นรูปที่มีความแม่นยำสูง โดยมุ่งเน้นที่การควบคุมอุณหภูมิการฉีด (เช่น วัสดุ POM ที่ควบคุมที่ 190-210°C) แรงกดค้างไว้ (30-50MPa) และเวลาในการทำความเย็น (15-20 วินาที) เพื่อหลีกเลี่ยงการเบี่ยงเบนทางโครงสร้างที่เกิดจากการหดตัวและแฟลช ระบบควบคุมแบบวงปิดใช้ในการตรวจสอบความดันและอุณหภูมิของโพรงในแบบเรียลไทม์ เพื่อให้มั่นใจในความสอดคล้องของมิติของผลิตภัณฑ์แต่ละชุด เช่น การควบคุมข้อผิดพลาดศูนย์กลางของที่นั่งเครื่องฉีดน้ำภายใน 0.02 มม.
ตำแหน่งที่แม่นยำของการประกอบอัตโนมัติ
กระบวนการประกอบหัวฉีด (เช่น การต่อรูอะตอมไมเซอร์และช่องนำการไหล การจับคู่สปริงและลูกสูบ) จำเป็นต้องใช้สายการประกอบอัตโนมัติที่มีการนำทางด้วยสายตา พร้อมด้วยกล้อง CCD เพื่อตรวจจับตำแหน่งของส่วนประกอบแบบเรียลไทม์ และร่วมมือกับความแม่นยำในการกำหนดตำแหน่งระดับไมครอนของแขนหุ่นยนต์ (± 0.01 มม.) เพื่อให้แน่ใจว่าข้อผิดพลาดด้านโคแอกเซียลของแต่ละส่วนประกอบไม่เกิน 0.03 มม. โหมดการผลิตแบบอัตโนมัตินี้สามารถหลีกเลี่ยงการสุ่มประกอบแบบแมนนวลได้อย่างมีประสิทธิภาพ ตัวอย่างเช่น สายการประกอบอัตโนมัติของ Zhangjiagang XinYe Chemical Sprayer Co., Ltd. ช่วยให้มั่นใจในความแม่นยำในการประกอบหัวฉีดแต่ละอันผ่านการตรวจจับแบบซิงโครนัสหลายสถานี ซึ่งให้การรับประกันกระบวนการสำหรับความสม่ำเสมอของสเปรย์
การควบคุมความสม่ำเสมอของการรักษาพื้นผิวอะลูมิเนียมออกไซด์
การบำบัดด้วยออกซิเดชันของชิ้นส่วนอะลูมิเนียมจำเป็นต้องมีการควบคุมองค์ประกอบของอิเล็กโทรไลต์อย่างเข้มงวด (เช่น ความเข้มข้นของกรดซัลฟิวริก 150-200 กรัม/ลิตร) อุณหภูมิ (18-22°C) และเวลาออกซิเดชัน (20-30 นาที) ความเข้มข้นของอิเล็กโทรไลต์จะคงที่ผ่านระบบเติมของเหลวอัตโนมัติ เพื่อหลีกเลี่ยงความแตกต่างในความต้านทานการไหลของของเหลวที่เกิดจากความหนาของฟิล์มไม่เท่ากัน ในเวลาเดียวกัน การทำความสะอาดอัลตราโซนิกใช้เพื่อขจัดสิ่งสกปรกที่ตกค้างหลังจากออกซิเดชั่นเพื่อให้แน่ใจว่าพื้นผิวมีความหยาบRa≤0.8μm และลดการยึดเกาะของของเหลวบนพื้นผิวอย่างผิดปกติ

4. เสริมสร้างมาตรฐานการตรวจจับและการควบคุมคุณภาพ

สร้างระบบการตรวจจับแบบเต็มกระบวนการเพื่อตรวจจับความเบี่ยงเบนในเวลาผ่านการวัดที่แม่นยำและการวิเคราะห์ข้อมูล เพื่อให้เกิดการควบคุมความสม่ำเสมอของสเปรย์แบบวงปิด
การตรวจหาสัณฐานวิทยาของสเปรย์เชิงปริมาณ
เครื่องวิเคราะห์ขนาดอนุภาคด้วยเลเซอร์และกล้องความเร็วสูงใช้ในการตรวจจับสเปรย์ของหัวฉีด บันทึกการกระจายเส้นผ่านศูนย์กลางของหยด (เป้าหมาย Dv50 ถูกควบคุมที่ 20-30μm และอัตราส่วนของ Dv90 ต่อ Dv10 คือ ≤2.5) และมุมสเปรย์ (แนะนำ 30°±5°) เพื่อให้แน่ใจว่าขนาดหยดสม่ำเสมอและช่วงการกระจายแคบ ในเวลาเดียวกัน อุปกรณ์กระจายหมอกจะตรวจจับความหนาแน่นของการครอบคลุมของสเปรย์ภายในระยะ 10 ซม. และค่าเบี่ยงเบนของจำนวนหยดต่อหน่วยพื้นที่จะต้องไม่เกิน 5% เพื่อหลีกเลี่ยงความหนาแน่นมากเกินไปหรือกระจัดกระจายมากเกินไปในท้องถิ่น
การทดสอบความเสถียรของแรงดัน
จำลองสถานการณ์การใช้งานจริง และตรวจจับค่าความผันผวนของการไหลของสเปรย์ (≤±3%) ภายใต้แรงกดที่แตกต่างกัน (2-5N) และแรงดันขวด (0.2-0.4MPa) เพื่อให้แน่ใจว่าปริมาตรสเปรย์ยังคงมีเสถียรภาพเมื่อความเร็วในการกดของผู้ใช้เปลี่ยนแปลง กราฟแรงดันในระหว่างกระบวนการกดจะถูกบันทึกแบบเรียลไทม์โดยเซ็นเซอร์ความดัน เพื่อกำจัดผลิตภัณฑ์ที่มีการเปลี่ยนแปลงแรงดันอย่างกะทันหันซึ่งเกิดจากการสึกหรอของแกนวาล์วหรือการซีลไม่ดี
การตรวจสอบความน่าเชื่อถือของวงจรชีวิตทั้งหมด
การทดสอบการเร่งอายุแบบเร่ง (เช่น รอบการกด 5,000 รอบ) ดำเนินการเพื่อตรวจจับการลดทอนความสม่ำเสมอของสเปรย์ โดยกำหนดให้อัตราการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางหยดหลังรอบจะต้องไม่เกิน 10% ในเวลาเดียวกัน ประสิทธิภาพการซีลและสเปรย์ได้รับการทดสอบในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำ (-5°C ถึง 40°C) เพื่อให้แน่ใจว่าสามารถรักษาเอฟเฟกต์การทำให้เป็นละอองได้อย่างเสถียรภายใต้สภาวะที่รุนแรง สอดคล้องกับมาตรฐานที่เข้มงวดของการรับรองระบบคุณภาพ ISO9001-2008

5. ห่วงโซ่อุปทานการทำงานร่วมกันและการเพิ่มประสิทธิภาพความต้องการของลูกค้า

การปรับปรุงความสม่ำเสมอของสเปรย์จะต้องรวมกับสถานการณ์การใช้งานจริงของลูกค้า และใช้บริการที่ปรับแต่งตามความต้องการเพื่อตอบสนองความต้องการในการปรับตัวของน้ำหอมสูตรต่างๆ
การพัฒนาแม่พิมพ์แบบกำหนดเป้าหมาย
น้ำหอมที่แตกต่างกันมีความหนืดและแรงตึงผิวที่แตกต่างกัน (เช่น น้ำหอมที่มีส่วนผสมของแอลกอฮอล์และน้ำหอมน้ำมันหอมระเหยมีความลื่นไหลต่างกัน) และจำเป็นต้องปรับโครงสร้างภายในของหัวฉีดตามสูตรของลูกค้า ตัวอย่างเช่น ช่องนำที่ใหญ่ขึ้นได้รับการออกแบบมาสำหรับน้ำหอมที่มีความหนืดสูง และมีการเพิ่มฝาครอบนำที่ป้องกันการกระเซ็นสำหรับน้ำหอมที่มีแรงตึงผิวต่ำ Zhangjiagang XinYe Chemical Sprayer Co., Ltd มีเวิร์กช็อปการพัฒนาแม่พิมพ์อิสระที่สามารถปรับแต่งแม่พิมพ์ได้อย่างรวดเร็วตามความต้องการของลูกค้า และรับประกันว่าความสม่ำเสมอของสเปรย์จะถูกปรับให้เข้ากับสูตรเฉพาะโดยการปรับพารามิเตอร์ช่องการไหล
แผนการปรับกระบวนการทีละขั้นตอน
เมื่อพิจารณาถึงความแตกต่างระหว่างการผลิตทดลองชุดเล็กและการผลิตจำนวนมาก จึงมีการกำหนดพารามิเตอร์กระบวนการทีละขั้นตอน ตัวอย่างเช่น การพิมพ์ 3 มิติถูกนำมาใช้เพื่อตรวจสอบการออกแบบโครงสร้างอย่างรวดเร็วในระหว่างขั้นตอนการผลิตทดลอง และอุปกรณ์อัตโนมัติจะถูกใช้เพื่อทำให้พารามิเตอร์แข็งแกร่งในระหว่างขั้นตอนการผลิตจำนวนมาก ในขณะเดียวกัน มีแผนการผลิตที่หลากหลายเพื่อให้ลูกค้าเลือกได้ โดยรักษาสมดุลระหว่างต้นทุนและประสิทธิภาพในขณะเดียวกันก็รับประกันความสม่ำเสมอ
